Module Camera OV7670

Module Camera OV7670

Tính Năng

• Mạch OV7670 Camera Module chứa cảm biến hình ảnh dạng CMOS OV7670 giúp thu hình ảnh từ môi trường và truyền đến Vi điều khiển qua giao tiếp Serial Camera Control Bus (SCCB) để thực hiện các ứng dụng như chụp hình, quay video, xử lý ảnh,..., cảm biến có thế lưu hình ảnh với tốc độ 30fps (30 khung hình 1 giây) với code mẫu trên Arduino rất dễ sử dụng.

Thông Số Kỹ Thuật

• CODE ARDUINO
• Điện áp sử dụng: 3.3VDC.
• Điện áp giao tiếp: TTL 2.8~3.3VDC.
• Độ phân giải: 640 x 480.
• Công suất hoạt động: 60mW/15fps VGAYUV.
• Dòng ở chế độ ngủ: <20uA.
• Nhiệt độ hoạt động: -30⁰C ~ 70⁰C.
• Nhiệt độ ổn định: 0⁰C ~ 50⁰C.
• Định dạng ngõ ra (8): YUV/YcbCr4: 2:2.
  • RGB565/555/444.
  • GRB4: 2:2.
  • Raw RGB Data.
• Kích thước ống kính: 1/6”.
• Tốc độ truyền ảnh: 30fps/s.
• FOV: 25⁰.
• Độ nhạy: 1.3V / (Lux-sec).
• SNR: 46 dB.
• Phạm vi hoạt động: 52 dB.
• Kích thước pixel: 3.6um x 3.6um.

• Các tính năng:

• Tương thích với các hệ thống nhúng dùng điện áp thấp.
• Chuẩn giao tiếp SCCB tương thích với giao tiếp I2C.
• Định dạng ngõ ra: YUV/YcbCr4: 2:2, RGB565/555/444, GRB4: 2:2, Raw RGB Data.
• Hỗ trợ VGA, CIF.
• Hỗ trợ co giãn hình ảnh.
• Điều chỉnh được tiêu cự của ống kính.
• Tự động điều chỉnh giảm độ nhiễu.
• Tự động điều chỉnh các thông số như: tự động điều chỉnh phơi sáng, cân bằng trắng, đường cong gamma,...

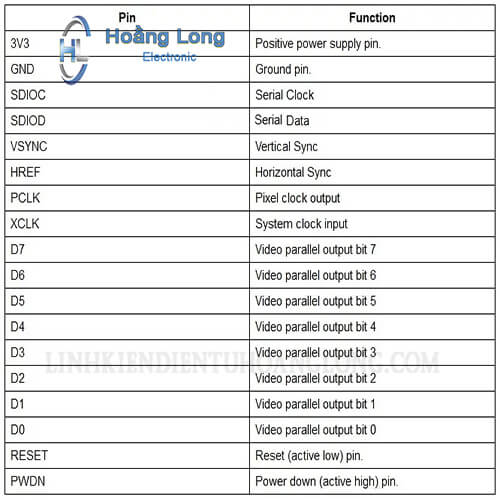

• Sơ đồ chân:
