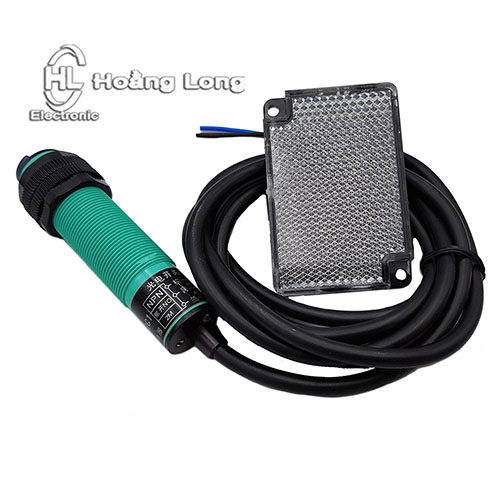

Cảm Biến Vật Cản Gương Phản Xạ Hồng Ngoại E3F-R2C1 NPN

Nhà cung cấp: Linh Kiện Điện Tử Hoằng Long
Mã sản phẩm: HL589
Tình trạng: Còn hàng
120.000₫

Bộ phận phát sẽ phát ra ánh sáng hồng ngoại và truyền thẳng, ánh sáng hồng ngoại này đã được mã hóa theo một tần số nhất định nhằm tránh ảnh hưởng bới các nguồn sáng xung quanh.

Cảm Biến Vật Cản Gương Phản Xạ Hồng Ngoại E3F-R2C1 NPN

Bộ phận phát sẽ phát ra ánh sáng hồng ngoại và truyền thẳng, ánh sáng hồng ngoại này đã được mã hóa theo một tần số nhất định nhằm tránh ảnh hưởng bới các nguồn sáng xung quanh.

Nếu không có vật đi qua thì ánh sáng từ bộ phát sẽ phản xạ ngược lại qua gương (gương phản xạ là loại gương khi mà ánh sáng chiếu đến thì ánh sáng sẽ phản xạ trở lại song song với ánh sáng tới), bộ thu sẽ nhận được ánh sáng và không có tác động ở ngõ ra. Nếu có vật đi qua ánh sáng phát và thu sẽ bị gián đoạn, lúc này cảm biến sẽ thay đổi tín hiệu ngõ ra NPN.

Tính Năng

  • Cảm Biến Vật Cản Gương Phản Xạ Hồng Ngoại E3F-R2C1 NPN sử dụng ánh sáng hồng ngoại để làm việc, giúp ta phát hiện vật theo nguyên tắc thu phát qua gương..

Thông Số Kỹ Thuật

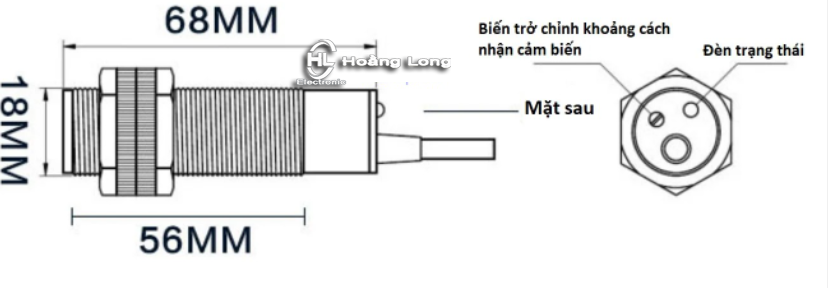

  • Model: E3F-R2C1
  • Điện áp làm việc: 6-36 VDC
  • Cảm biến khoảng cách: 10-300 cm
  • Thời gian đáp ứng: 2ms
  • Dòng điện ngõ ra: 80-300mA
  • Đường kính cảm biến: 18mm
  • Chất liệu: ABS
  • Bảo vệ chức năng: phân cực bảo vệ, bảo vệ ngắn mạch
  • Chế độ đầu ra:  NPN
  • Chiều dài đường dây: 1.2 m
  • Cấp độ bảo vệ: IP65

Sơ đồ chân:

  • Nâu: VCC 6~36VDC.
  • Đen: Chân tín hiệu cấu trúc Transistor NPN đã kéo trở nội 10k lên VCC.
  • Xanh dương: GND 0VDC.

Lưu ý: Tín hiệu ra có dòng rất nhỏ nên KHÔNG ĐƯỢC kích trực tiếp vào relay (rơ le) sẽ gây CHÁY cảm biến, có thể tham khảo các Module Relay đã được thiết kế bảo vệ.

Kết nối và sử dụng theo hướng dẫn dưới đây:

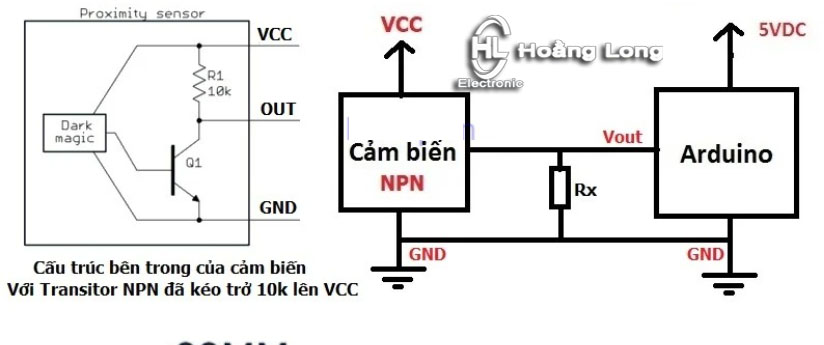

Vì cảm biến đã được kéo trở nội 10k lên VCC nên điện áp mức cao của chân tín hiệu (Vout) của cảm biến cũng chính là điện áp VCC, có hai trường hợp như sau:

  1. Nếu mạch cần giao tiếp sử dụng mức tín hiệu có điện áp bằng với điện áp VCC của cảm biến (Ví dụ cảm biến và Arduino cùng cấp nguồn chung là VCC=5VDC, điện áp giao tiếp của Arduino cũng là 5VDC và Vout của cảm biến cũng là 5VDC) thì không cần nối trở Rx mà nối trực tiếp chân tín hiệu của cảm biến với chân tín hiệu của Arduino.
  2. Nếu mạch cần giao tiếp sử dụng mức tín hiệu có điện áp khác với điện áp VCC của cảm biến (Ví dụ cảm biến cấp VCC=10VDC, điện áp giao tiếp của Arduino=5VDC) thì cần nối thêm trở Rx như hình dưới để giá trị của Vout=5VDC không làm cháy mạch Arduino, giá trị của Rx được tính theo công thức cầu phân áp là: Rx= (Vout*R1) / (VCC-Vout) = (5*10) / (10-5) = 10k.
