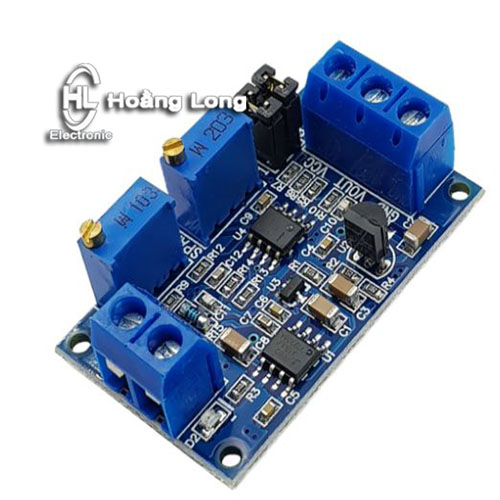

Mạch chuyển tín hiệu dòng áp Current to Voltage 0/4-20mA to 0-3.3V/5V/10V HW-685 được sử dụng để chuyển tín hiệu dòng điện từ 0/4~20mA sang các mức tín hiệu điện áp tương ứng 0~3.3V/5V/10V, thích hợp với các ứng dụng chuyển tín hiệu từ các cảm biến dạng dòng điện sang điện áp để giao tiếp với Vi điều khiển hoặc cần ổn định tín hiệu điện khi truyền ở khoảng cách xa.

Thông Số Kỹ Thuật

• Voltage Output support: 0~3.3VDC / 0~5VDC / 0~10VDC
• Kích thước: 25 x 42mm

Hướng dẫn sử dụng:

• Mạch cấp nguồn từ 7~36VDC, lưu ý nguồn cấp phải lớn hơn điện áp đầu ra mong muốn 2VDC, ví dụ muốn áp đầu ra là 10VDC thì cần cấp nguồn 12VDC
• Sau khi cấp nguồn đèn D2 sẽ sáng, nếu không kiểm ra lại việc kết nối nguồn (có thể do cấp ngược nguồn).
• Khi dòng đầu vào đạt giá trị nhỏ nhất (0mA hoặc 4mA), hiệu chỉnh áp đầu ra bằng biến trở về 0VDC.
• Khi dòng đầu vào đạt giá trị tối đa (20mA), hiệu chỉnh áp đầu ra bằng biến trở để đạt giá trị tối đa mong muốn (ở các mức áp đầu ra 3.3VDC, 5VDC hoặc 10VDC hiệu chỉnh qua Jumper J1, điện áp mong muốn tối thiểu có thể đạt được là 2.5VDC).

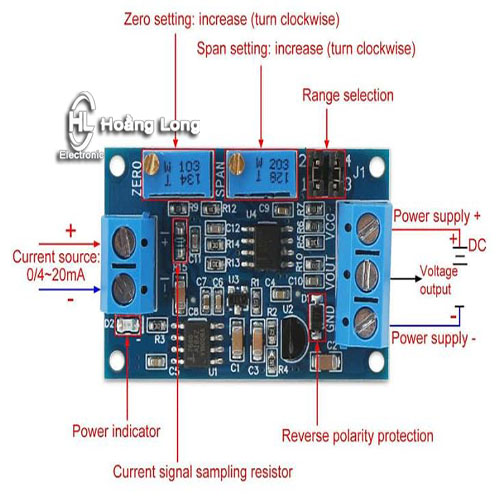

Hiệu chỉnh áp đầu ra của mạch qua các Jumper J1 như sau:

• 4–20ma:
  • 0~2.5VDC range: J1 1,2 feet short, 3,4 feet shorted
  • 0~3.3VDC range: J1 1,2 feet off, 3,4 feet off
  • 0~5.0VDC range: J1 1,2 feet short, 3,4 feet shorted
  • 0~10.0VDC range: J1 1,2 feet short, 3,4 feet off
• 0–20ma:
  • 0~3.3VDC range: J1 1,2 feet short, 3,4 feet shorted
  • 0~5.0VDC range: J1 1,2 feet short, 3,4 feet shorted
  • 0~10.0VDC range: J1 1,2 feet short, 3,4 feet off
