Mạch Tạo Trễ Đóng Ngắt Relay 0-24s NE555 XY-018

Nhà cung cấp: Linh Kiện Điện Tử Hoằng Long
Mã sản phẩm: HL268
Tình trạng: Còn hàng
35.000₫ 55.000₫

Mạch kích tạo trễ đóng ngắt relay 0 ~ 24 Giây có chức năng đóng relay sau khi kích hoạt nút nhấn, thời gian đóng relay có thể điều chỉnh từ 0 ~ 24 giây bằng chiết áp tích hợp trên mạch, sau khi kết thúc thời gian mạch ngắt relay trở về trạng thái ban đầu và chờ lệnh kích tiếp theo.

Mạch Tạo Trễ Đóng Ngắt Relay 0-24s NE555 XY-018

Mạch kích tạo trễ đóng ngắt relay 0 ~ 24 Giây có chức năng đóng relay sau khi kích hoạt nút nhấn, thời gian đóng relay có thể điều chỉnh từ 0 ~ 24 giây bằng chiết áp tích hợp trên mạch, sau khi kết thúc thời gian mạch ngắt relay trở về trạng thái ban đầu và chờ lệnh kích tiếp theo.

Tính Năng

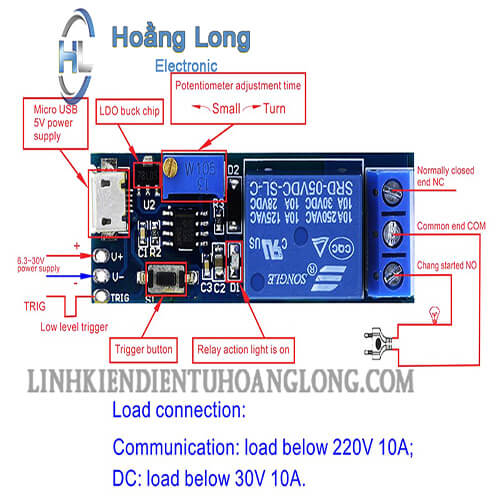

  • Mạch kích tạo trễ sử dụng nguồn cấp 5V cổng Micro USB hoặc 6.3 ~ 30V ở chân V- và V+.
  • Chân kích của mạch tạo trễ Relay được thiết kế bằng nút nhấn trên mạch hoặc có thể thiết kế nút kích riêng bằng cách đưa chân TRIG xuống mức thấp (nối chân TRIG với chân V-).
  • Lưu ý: Mạch chỉ đếm thời gian trễ khi nhả tín hiệu kích, trường hợp vẫn giữ tín hiệu kích ở mức thấp Relay vẫn đóng nhưng bộ đếm thời gian không hoạt động.

Thông Số Kỹ Thuật

  • Điện áp hoạt động: 5 ~ 30V (Khuyên dùng 5V hoặc 12V)
  • Ngõ ra: tiếp điểm relay NC - COM - NO
  • Nút kích: được thiết kế với nút nhấn trên mạch hoặc kích chân trigger xuống mức thấp (V-)
  • Để tăng thêm thời gian trễ có thể tăng giá trị tụ điện C hoặc giá trị biến trở
  • Led báo trạng thái: Có
  • Kích thước: 54 x 19 x 18mm

Công thức tạo thời gian trễ: T = 1.1RC.

  • Ví dụ: Điện dung 22uF, điện trở 1M. T = 1,1 * 1000000 * 0.000022 = 24,2 giây
  • Nếu bạn cần tạo trễ ở một thời gian cố định, bạn có thể thay thế biến trở thành một điện trở.
