Mạch Hẹn Giờ Đóng Ngắt Relay Theo Thời Gian Thực

Nhà cung cấp: Linh Kiện Điện Tử Hoằng Long
Mã sản phẩm: HL395
Tình trạng: Còn hàng
120.000₫ 135.000₫

Mạch Hẹn Giờ Đóng Ngắt Relay Theo Thời Gian Thực có thể điều chỉnh được chi tiết với 5 lần tắt mở trong ngày và có thể cài đặt được theo ngày hoặc khoảng thời gian từ ngày A đến ngày B.

Mạch Hẹn Giờ Đóng Ngắt Relay Theo Thời Gian Thực

Tính Năng

  • Mạch Hẹn Giờ Đóng Ngắt Relay Theo Thời Gian Thực có thể điều chỉnh được chi tiết với 5 lần tắt mở trong ngày và có thể cài đặt được theo ngày hoặc khoảng thời gian từ ngày A đến ngày B.

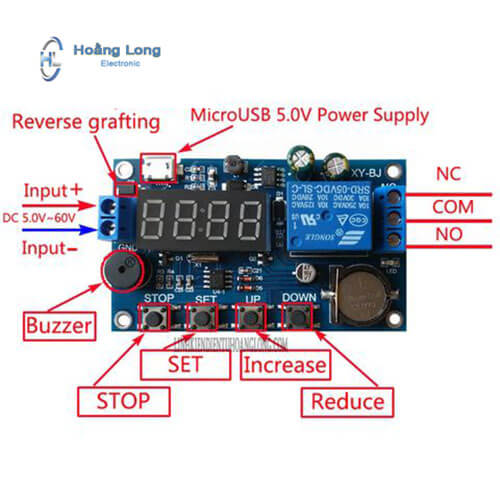

Thông Số Kỹ Thuật

  • Điện áp hoạt động: 5V - 60V
  • Giao diện ngõ vào: Cổng Micro USB và Domino
  • Điện áp đầu vào cổng Micro USB: 5V
  • Ngõ ra: Tiếp điểm Relay NO-COM-NC
  • Dòng tải relay: tối đa 10A
  • Điều chỉnh các chức năng bằng nút nhấn trên mạch
  • Đảo ngược bảo vệ: Có
  • Kích thước: 75 x 45mm

Các chức năng của mạch:

  • Mạch Hẹn Giờ gồm 5 chế độ PE-1 đến PE-5 tương ứng với 5 dải thời gian có thể cài đặt.
  • Bên trong mỗi chế độ gồm 5 tùy chọn từ P1 đến P5 được chú thích như bảng sau:
Chức năng
---- Không cài đặt dải thời gian cho chế độ này
P1 Thời gian cài đặt OPE và CLE sẽ được thực hiện hàng ngày
P2 Thời gian cài đặt OPE và CLE sẽ được thực hiện trong ngày cài đặt
P3 Cài đặt ngày, tháng mà mạch sẽ thực hiện thời gian cài đặt OPE và CLE
P4 Cài đặt ngày, tháng thực hiện bật thiết bị (OPE) đến ngày, tháng tắt thiết bị (CLE)
P5 Chức năng giống với P4 nhưng không cài đặt được tháng

  Chú thích:

  • OPE: cài đặt thời gian bắt đầu bật Relay
  • CLE: cài đặt thời sẽ ngắt Relay
  • DAE: cài đặt ngày và tháng với định dạng MM/DD

Ví dụ: Cài đặt OPE là 10:00 ; CLE là 11:30 và DAE là 09 01 tức là vào ngày 01 tháng 09 mạch sẽ bật Relay vào lúc 10h đến 11h30 thì mạch ngắt Relay.



Lưu ý: Làm thế nào để cài đặt mạch hẹn giờ thời gian?

Trong giao diện thời gian chạy, giữ nút DOWN trong một thời gian ngắn:

Bước 1.Khi màn hình nhấp nháy "YEA", đây là giao diện cài đặt năm, hãy điều chỉnh năm bằng 2 nút DOWN và UP.

Bước 2.Nhấn nút SET, màn hình nhấp nháy “dAE”, đây là giao diện cài đặt ngày, vui lòng điều chỉnh bằng 2 nút DOWN và UP.

Bước 3.Tiếp tục nhấn nút SET, nó nhấp nháy "HOU", đây là giao diện cài đặt thời gian, hãy điều chỉnh năm bằng 2 nút DOWN và UP. Nhấn lại nút SET, lặp lại bước 1.

Bước 4.Giữ nút SET trong 3 giây và thả ra, nó sẽ lưu lại các thiết lập thời gian.

Làm thế nào để thiết lập các thông số?

Trong giao diện thời gian chạy, giữ nút SET 2 giây và nhả ra, giao diện cài đặt thông số sẽ hiển thị:

Bước 1: Chọn khoảng thời gian: PE-1 ~ PE-5, nhấn UP và DOWN để chọn;
Bước 2: Nhấn phím SET để chọn chế độ: P-1 ~ P-5 (Đặt khoảng thời gian này sang chế độ tương ứng) bằng cách nhấn nút UP và DOWN. (màn hình hiển thị "----" là không sử dụng chế độ này)
Lưu ý: Mỗi khoảng thời gian có thể được lặp lại từ "----", P-1 ~ P-5 một trong các tùy chọn; Ví dụ, bạn có thể để năm khoảng thời gian hoạt động dưới chế độ P-1, hoặc để cho khoảng thời gian 1 hoạt động trong chế độ P-1, khoảng thời gian 2 làm việc dưới chế độ P-2 và cứ thế tiếp tục.
Bước 3: Hoàn thành việc cài đặt chế độ, nhấn nút SET để vào giao diện cài đặt khoảng thời gian. Trên giao diện thiết lập khoảng thời gian, nhấn nút SET để chuyển đổi thông số, thời gian bắt đầu "OPE", thời gian kết thúc "CLE", thông tin ngày "dAE".
Bước 4: Thoát cài đặt sau khi hoàn thành cài đặt thông số, nhấn và giữ SET 2 giây và tự động kiểm tra xem cài đặt tham số có hợp lý hay không, nếu hợp lí thì lưu tham số và quay lại giao diện chạy thời gian; nếu tham số sai, lời nhắc "ERR" (ví dụ, dừng thời gian / ngày <= thời gian bắt đầu / ngày), trở về giao diện cài đặt tham số.

Thủ thuật:

  • Nhấn nhanh 1 lần nút Stop sau khi thực hiện bước 2 để tùy chỉnh trạng thái ngõ ra:
    • OUT1: Relay sẽ đóng trong suốt thời gian cài đặt
    • OUT2: Khi đến thời gian cài đặt OPE Relay chỉ đóng 1 giây rồi ngắt.
  • Nhấn giữ nút Stop trong 2 giây sau khi thực hiện Bước 2 để tùy chỉnh trạng thái báo còi:
    • BLL0: Tắt còi
    • BLL1: Bật còi
    • Khi chọn bật còi thì còi sẽ báo trong suốt thời gian cài đặt OPE đến CLE - Để tắt còi nhấn bất kỳ nút nào để tắt.
  • Sơ đồ lắp đặt:
