Cùng Nhau Tìm Hiểu Về Arduino Uno R3 Dán ( SMD ) Các Bạn Nhé

Đăng bởi Linh kiện Hoàng Long vào lúc 30/05/2021

Cùng Nhau Tìm Hiểu Về Arduino Uno R3 Dán ( SMD ) Các Bạn Nhé

Bo mạch Arduino có rất nhiều phiên bản với hiệu năng và mục tiêu được sử dụng khác nhau như: Arduino Mega, Arduino Mega, Arduino Lilypad ...Trong số đó Ảduino Uno R3 là phiên bản được sử dụng rộng rãi nhất.

Các Loại Bo Arduino

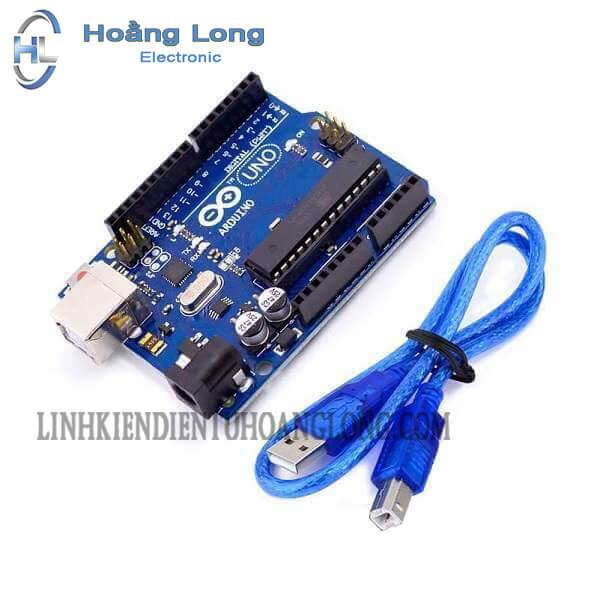

Arduino Uno R3 DIP( Cắm )

Do Arduino có tính mở về phần cứng  nên arduino uno r3 cũng có những biến thể khác nhau phù hợp với đối tượng dùng khác nhau.

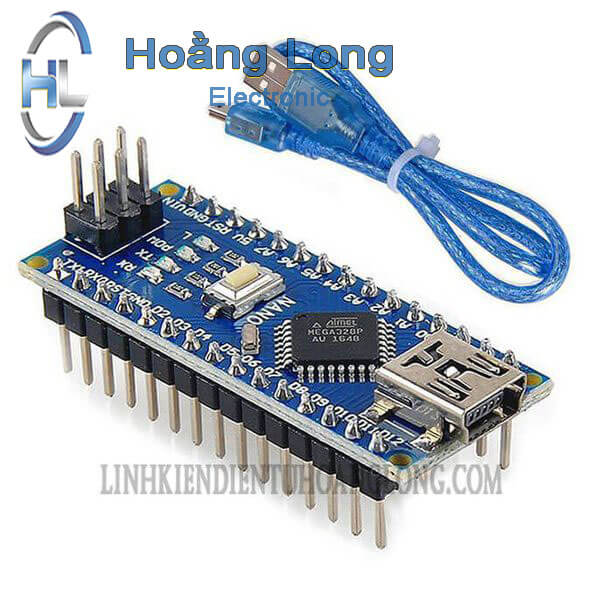

Arduino Nano CH340

Với các sản phẩm cần kích thước nhỏ gọn nên Arduino Nano ra đời, vẫn giữ nguyên các tính năng của arduino uno r3 với vi điều khiển atmega328-SMD nhưng toàn bộ mạch được thu gọn lại, thậm chí khả năng cắm trực tiếp vào breadboard.

Có rất nhiều khả năng biến đổi của board Arduino như Arduino Mega 2560 mạnh về cấu hình phù hợp hơn với yêu cầu hiệu quả, ... để có thể tận dụng tối đa sức mạnh của board Arduino, nhà phát triển cần biết rõ số lượng kỹ thuật của từng loại, được phân biệt giữa các phiên bản, từ đó có giải pháp xử lý phù hợp.

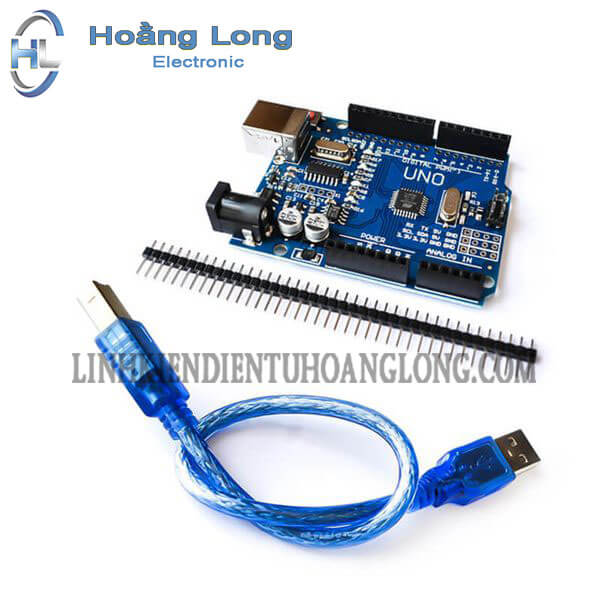

Arduino Uno R3 SMD (Dán)

Từ tiêu chuẩn thiết kế của Arduino Uno R3, để giảm giá thành sản xuất, một số thành phần của bản này được thay đổi nhưng vẫn có chức năng tương đương. Ví dụ thay vi điều khiển mặc định của Arduino là ATmega328P, chân kiểu là DIP thành ATmega328, kiểu chân SMD. Phiên bản này có tên gọi là Arduino Uno SMD R3.

Thông Số Kỹ Thuật Của Arduino Uno R3

Thông số kỹ thuật của Arduino Uno R3 là tiêu chuẩn, các biến thể gần như có tương đương thông số.

Arduino Uno được xây dựng với phần nhân là vi điều khiển ATmega328P, sử dụng thạch anh có chu kỳ dao động là 16 MHz.

Với vi điều khiển này, tổng cộng có 14 pin (ngõ) ra / vào được đánh số từ 0 tới 13 (trong đó có 6 pin PWM. Song song đó, có thêm 6 pin nhận tín hiệu analog được đánh kí hiệu từ A0 - A5, 6 pin này cũng có thể sử dụng được như các pin ra / vào bình thường (như pin 0 - 13). Ở các pin được đề cập, pin 13 là pin đặc biệt vì nối trực tiếp với LED trạng thái trên board.

Trên board còn có 1 nút reset, 1 ngõ kết nối với máy tính qua cổng USB và 1 ngõ cấp nguồn sử dụng jack cắm 2.1mm lấy năng lượng trực tiếp từ AC-DC adapter hay thông qua acquy nguồn.

Khi làm việc với board Arduino, một số thuật ngữ sau cần lưu ý:

Bộ nhớ Flash( Flash memory): Bộ nhớ có thể ghi được, dữ liệu không bị mất ngay cả khi tắt điện. Về vai trò, có thể định hình bộ nhớ này như ổ cứng để chứa dữ liệu trên board. Chương trình được viết cho Arduino sẽ được lưu ở đây. Kích thước của vùng nhớ này dựa vào vi điều khiển được sử dụng, ví dụ như ATmega8 có bộ nhớ flash 8KB. Loại bộ nhớ này có thể chịu được khoảng 10.000 lần ghi / xóa..

RAM: tương tự như RAM của máy tính, mất dữ liệu khi ngắt điện, bù lại tốc độ đọc ghi xóa rất nhanh, kích thước nhỏ hơn flash memory nhiều lần.
EEPROM: một dạng bộ nhớ tương tự như Flash Memory nhưng có chu kỳ ghi / xóa cao hơn - khoảng 100.000 lần và có kích thước rất nhỏ. Để đọc / ghi dữ liệu có thể sử dụng EEPROM thư viện của Arduino ..
Ngoài ra, board Arduino còn cung cấp cho các pin khác nhau như pin cấp nguồn 3.3V, chân cấp nguồn 5V, chân GND, ...

Thông số kỹ thuật của Arduino board được tóm tắt trong bảng sau:

Vi điều khiển ATmega328P
Điện áp hoạt động 5V
Điện áp vào khuyên dùng 7-12V
Điện áp vào giới hạn 6-20V
Digital I/O pin 14 (trong đó 6 pin có khả năng băm xung)
PWM Digital I/O Pins 6
Analog Input Pins 6
Cường độ dòng điện trên mỗi I/O pin 20 mA
Cường độ dòng điện trên mỗi 3.3V pin 50 mA
Flash Memory 32 KB (ATmega328P)
0.5 KB được sử dụng bởi bootloader
SRAM 2 KB (ATmega328P)
EEPROM 1 KB (ATmega328P)
Tốc độ 16 MHz
Chiều dài 68.6 mm
Chiều rộng 53.4 mm
Trọng lượng

25 g

Một số lưu ý khi làm việc với Arduino Uno R3

Mặc dù Arduino có cầu chì tự phục hồi (resettable fuse) bảo vệ mạch khi xảy quá tải, tuy nhiên cầu chì này chỉ được mắc cho cổng USB nhằm tự động ngắt điện khi nguồn vào USB lớn hơn 5V. Do đó khi thao tác với Arduino, cần phải cẩn thận tính toán để tránh gây hư hỏng cho bo mạch. Các thao tác sau đây có thể gây hỏng một phần hoặc toàn bộ bo mạch Arduino:

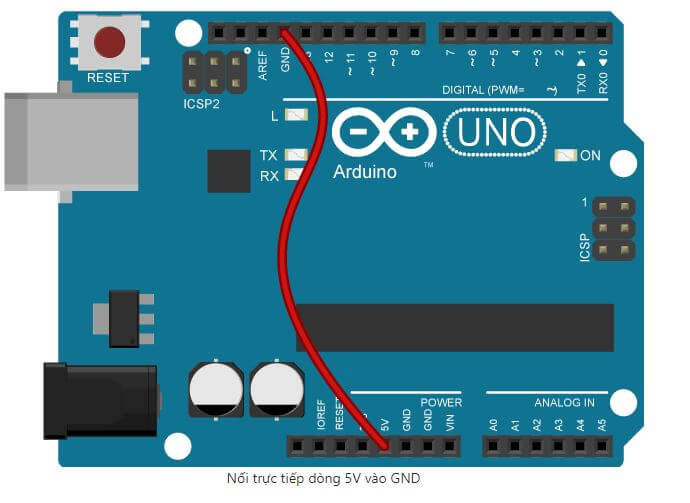

Nối tiếp dòng 5V vào GND.

Khi kết nối trực tiếp dòng 5V vào GND mà không vượt qua bất kỳ điện trở nào sẽ gây ra hiện tượng đoản mạch và phá hỏng Arduino, các trường hợp phổ biến có thể mắc phải:

Cấp nguồn lớn hơn 5V cho bất kỳ I / O pin nào

Theo tài liệu của nhà sản xuất, với vi điều khiển ATmega328P - 5V là ngưỡng lớn nhất mà vi điều khiển này có thể chịu được. Nếu bất kỳ pin nào bị cấp điện áp vượt quá 5V sẽ làm hỏng vi điều khiển này.



Tổng cường độ dòng điện trên các I/O pin vượt quá ngưỡng

Dựa theo datasheet của vi điều khiển ATmega328P, tổng cường độ dòng điện cấp cho các I/O pin tối đa là 200mA. Vì vậy, trong trường hợp ép Arduino cấp nguồn cho hơn 10 đèn LED (mỗi đèn thông thường sẽ cần 20mA) hay dùng trực tiếp các chân I/O cấp nguồn cho động cơ sẽ gây tổn hại đến vi điều khiển.



Thay đổi các kết nối trong lúc đang vận hành

Khi Arduino đang vận hành, thay đổi các kết nối có thể gây ra sự không ổn định của điện áp dẫn đến hư hỏng Arduino. Trong thực tế nên ngắt nguồn Arduino trước khi thực hiện bất kỳ các thay đổi nào.
