Module Điều Khiển Động Cơ Bước RepRap A4988

Nhà cung cấp: Linh Kiện Điện Tử Hoằng Long
Mã sản phẩm: HL63
Tình trạng: Còn hàng
25.000₫

Mạch điều khiển động cơ bước A4988 có thiết kế nhỏ gọn, có thể điều chỉnh được dòng ra cho động cơ và các chế độ vi bước: Full, 1/2, 1/4 , 1/8 và 1/16, mạch có chất lượng tốt, độ bền cao.

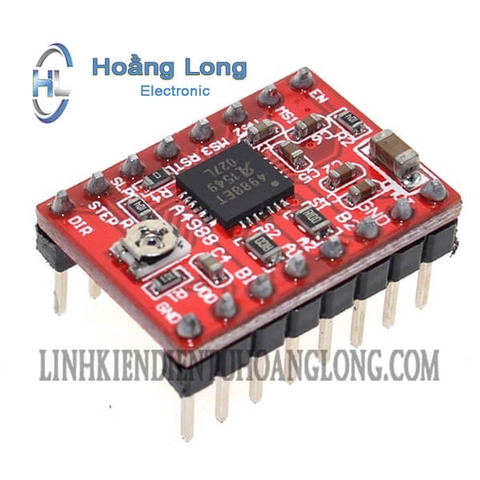

Module Điều Khiển Động Cơ Bước RepRap A4988

Tính Năng

  • Mạch điều khiển động cơ bước A4988 có thiết kế nhỏ gọn, có thể điều chỉnh được dòng ra cho động cơ và các chế độ vi bước: Full, 1/2, 1/4 , 1/8 và 1/16, mạch có chất lượng tốt, độ bền cao.

Thông Số Kỹ Thuật

  • Điện áp ngõ vào: DC3.3V - 5V.
  • Công suất ngõ ra lên tới 35V, dòng đỉnh 2A.
  • Có 5 chế độ: full bước, 1/2 bước, 1/4 bước, 1/8 bước, 1/16 bước
  • Điểu chỉnh dòng ra bằng triết áp, nằm bên trên Current Limit = VREF × 2.5
  • Tự động ngắt điện khi quá nhiệt.

Cách sử dụng

  • Lựa chọn chế độ full hay 1/2 hay 1/4.. sẽ được thông qua 3 pin MS1 MS2 MS3. Mình thường nối thẳng 3 pin này với công tắc bit 3p để dễ thiết lập từ trên phần cứng. Lưu ý là nếu thả nổi 3 pin này tức là mode full step.
  • Bật tắt động cơ thì thông qua pin ENABLE, mức LOW là bật module, mức HIGH là tắt module.
  • Điều khiển chiều quay của động cơ thông qua pin DIR.
  • Điều khiển bước của động cơ thông qua pin STEP, mỗi xung là tương ứng với 1 bước ( hoặc vi bước).
  • Hai chân Sleep với Reset luôn nối với nhau.Screenshot_6.

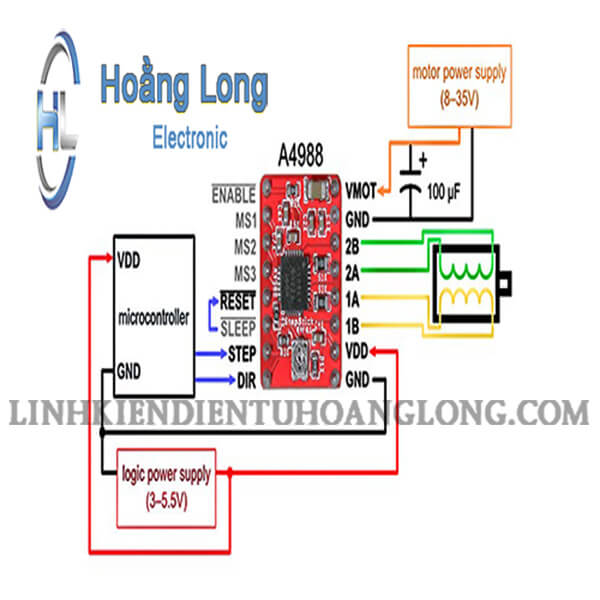

  • ​Kết nối giữa một vi điều khiển nói chung với A4988:

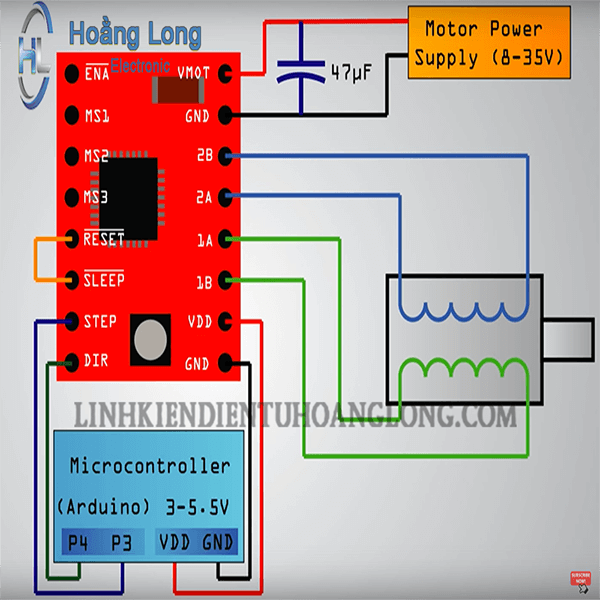

  • Kết nối giữa A4899 với Board Arduino.
