Module Bluetooth HC05 ( Đã Ra Chân )

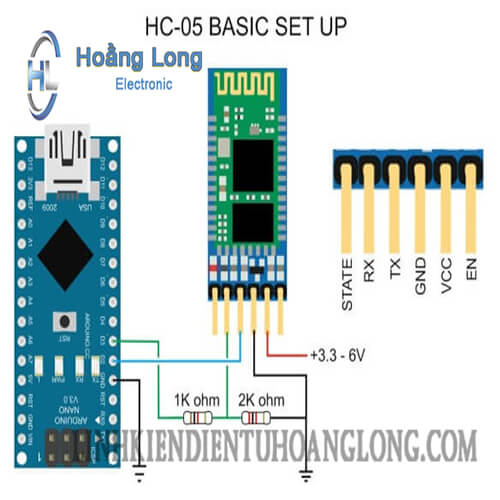

Module Bluetooth HC05 đã ra chân được thiết kế nhỏ gọn ra chân tín hiệu giao tiếp cơ bản và nút bấm để vào chế độ AT COMMAND, mạch được thiết kế để có thể cấp nguồn và giao tiếp qua 3.3VDC hoặc 5VDC, thích hợp cho nhiều ứng dụng khác nhau: Robot Bluetooth, điều khiển thiết bị qua Bluetooth,....
Tính Năng
- Khi kết nối với máy tính, HC-05 sẽ nhận như 1 cổng COM ảo ở chế độ truyền Haft Duplex tức trong 1 thời điểm chỉ có thể truyền hoặc nhận tín hiệu.
Thông Số Kỹ Thuật
- Điện áp hoạt động: 3.3~5VDC.
- Khoảng cách phát hiện: 0.5 ~ 40mm.
- Ngõ ra dạng tín hiệu số dễ dàng cho vi điều khiển.
- Có LED hiện thị ngõ ra cho từng cảm biến.
- Tích hợp 5 cảm biến dò line TCRT5000, 1 cảm biến tránh vật cản hồng ngoại và một công tắc hành trình báo chạm vật.
- Ngõ ra gồm 7 chân tín hiệu của cảm biến dạng số và 2 ngõ vào cấp nguồn cho thiết bị.
- Kích thước: 128 x 45 x 12mm.
Thiết lập mặc định:
- Thiết lập UART mặc định: Baudrate 38400 hoặc 9600, N, 8, 1.
- Pairing code mặc định: 1234 hoặc 0000.
- Để vào chế độ AT COMMAND, bấm giữ nút bấm, thả nút bấm sẽ thoát chế độ AT COMMAND, lưu ý các lệnh AT đều là chữa in hoa.
- Chân EN chỉ nhận mức logic TTL 3V3. Không có chức năng chọn vào chế độ AT COMMAND.
