Mạch Sạc Xả Và Bảo Vệ Pin Có Hiển Thị XY-DJ

Nhà cung cấp: Linh Kiện Điện Tử Hoằng Long
Mã sản phẩm: HL39
Tình trạng: Còn hàng
120.000₫ 150.000₫

Mạch sạc xả và bảo vệ pin có hiển thị XY-DJ là mạch điều khiển sạc, xả pin tự động sau khi cài đặt.
Mạch có thể thiết lập theo thời gian, theo điện áp giới hạn.

Mạch Sạc Xả Và Bảo Vệ Pin Có Hiển Thị XY-DJ

Mạch sạc xả và bảo vệ pin có hiển thị XY-DJ là mạch điều khiển sạc, xả pin tự động sau khi cài đặt. Ngoài ra mạch có chân giao tiếp UART có thể theo dõi trạng thái làm việc của Relay (đóng/ ngắt) theo thời gian thực. Đặc biệt mạch có bảo vệ ngược cực an toàn.

Tính Năng

  • Mạch có thể thiết lập theo thời gian, theo điện áp giới hạn.
  • Sạc pin Acquy điều khiển tự động ngắt sạc.

Thông Số Kỹ Thuật

  • Điện áp nguồn: DC 6 – 40V.
  • Dải điện áp sạc DC 0-60V, phù hợp với nhiều loại pin dưới 60V.
  • Sai số hiển thị điện áp ± 0,1V .
  • Phạm vi sạc và thời gian xả ( OP ): 0-999 ​​phút.

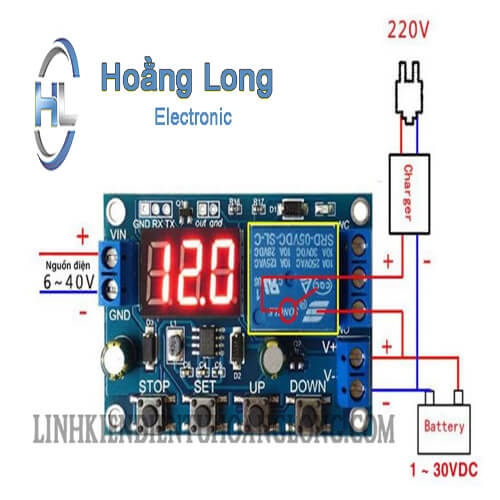

  • Cách sử dụng Mạch sạc xả và bảo vệ pin có hiển thị XY-DJ

Mạch có 6 chế độ. Các thông số được định nghĩa :

  • Giới hạn điện áp trên: UL1.
  • Giới hạn điện áp dưới nL1.
  • Giới hạn điện áp trên lớn hơn giới hạn điện áp dưới ( UL1> nL1 ).

Các chế độ của Mạch sạc xả và bảo vệ pin có hiển thị XY-DJ

  • U-1 : Sạc theo cài đặt điện áp trên dưới: Khi điện áp đo thấp hơn điện áp giới hạn dưới, rơle đóng lại để cho dòng điện đi qua để sạc pin, điện áp đo cao hơn điện áp giới hạn trên rơle bị ngắt làm dừng việc sạc pin.
  • U-2: Điều khiển thời gian sạc: đặt thời gian sạc (OP), khi điện áp đo thấp hơn điện áp giới hạn dưới, rơ-le đóng lại bắt đầu sạc pin, thời gian OP bắt đầu đếm ngược sau khi relay đóng, hết thời gian, rơle bị ngắt. Ở chế độ này nếu chưa hết thời gian OP mà điện áp đo cao hơn điện áp giới hạn trên thì việc sạc pin cũng dừng lại.
  • U-3: Chế độ xả: Khi điện áp đo được thấp hơn điện áp giới hạn dưới, rơle bị ngắt. Khi điện áp đo cao hơn điện áp giới hạn trên và rơle bị đóng lại cho dòng điện đi qua tải.
  • U-4: Điều khiển thời gian xả: cài đặt thời gian phóng điện (OP), khi điện áp đo được cao hơn điện áp giới hạn trên, rơle được đóng lại và thời gian OP bắt đầu đếm ngược sau khi đóng relay. Hết thời gian, rơle bị ngắt. Ở chế độ này khi điện áp đo được thấp hơn giới hạn dưới, rơle cũng ngắt kết nối.
  • U-5: Khoảng trong khoảng: Khi điện áp đo được nằm giữa giới hạn trên và giới hạn dưới, rơle được đóng và các điều kiện khác bị ngắt kết nối.
  • U-6: Khoảng ngoài phạm vi: Khi điện áp đo được thấp hơn điện áp giới hạn dưới hoặc cao hơn điện áp giới hạn trên, rơle bị đóng và rơle bị ngắt trong các trường hợp khác.
