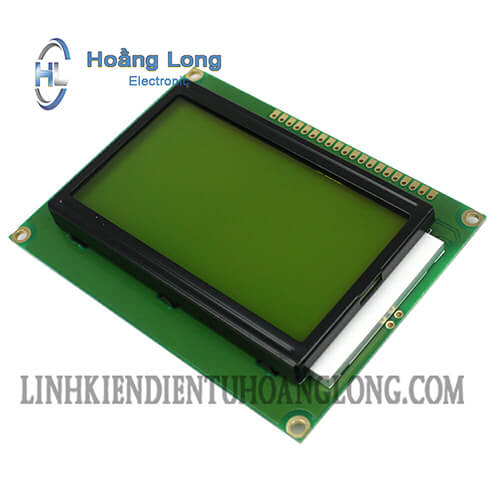

Graphic LCD12864 Driver ST7920 Xanh Lá

Nhà cung cấp: Linh Kiện Điện Tử Hoằng Long
Mã sản phẩm: HL312
Tình trạng: Còn hàng
190.000₫ 250.000₫

Graphic LCD12864 Driver ST7920 xanh lá sử dụng IC Driver ST7920 là loại phổ phiến trên thị trường hiện nay, có chức năng hiển thị như một màn hình đơn sắc với độ phân giải 128 x 64 Pixels, màn hình hiển thị rõ nét chữ và hình ảnh đơn sắc, thiết kế và gia công tốt, độ bền cao.

Graphic LCD12864 Driver ST7920 Xanh Lá

Tính Năng

  • Graphic LCD12864 Driver ST7920 xanh lá sử dụng IC Driver ST7920 là loại phổ phiến trên thị trường hiện nay, có chức năng hiển thị như một màn hình đơn sắc với độ phân giải 128 x 64 Pixels, màn hình hiển thị rõ nét chữ và hình ảnh đơn sắc, thiết kế và gia công tốt, độ bền cao.

Thông Số Kỹ Thuật

  • Điện áp sử dụng: 5VDC
  • IC Driver: ST7920
  • Chữ đen, nền xanh lá.
  • Kích thước: 93 x 70 x 13.5 mm

Arduino library

Thứ tự chân theo SPI:

  • E: SCK
  • W/R: MOSI
  • RS: CS (Chip select)
  • Lưu ý:  LCD12864 ở chân PSB chọn chế độ hoạt động SPI(mức LOW) hay Parallel (mức HIGH) đã được nối lên mức cao qua trở 0 Ohm R9 . Khi thiết kế PCB hay thí nghiệm chú ý khi chọn chế độ SPI không nối chân PSB với GND sẽ cháy LCD, mà phải tháo trở R9 ra trước !!!
