Arduino CNC Shield V3 GRBL

Arduino CNC Shield V3 GRBL

Tính Năng

• Mạch Arduino CNC Shield V3 GRBL được sử dụng kết hợp với mạch Arduino Uno và Driver động cơ bước (A4988, DRV8825,...) giúp bạn có thể dễ dàng điều khiển động cơ bước, công tắc hành trình để setup hệ thống điều khiển trong các ứng dụng CNC cỡ nhỏ 1 cách dễ dàng, mạch tương thích với phần mềm điều khiển GRBL và có cách sử dụng đơn giản, chất lượng gia công tốt, độ bền cao.

Thông Số Kỹ Thuật

• GRBL 0.8c compatible. (Open source firmware that runs on an Arduino UNO that turns G-code commands into stepper signals (https://github.com/grbl/grbl).
• 4-Axis support (X, Y, Z , A-Can duplicate X,Y,Z or do a full 4th axis with custom firmware using pins D12 and D13)
• 2 x End stops for each axis (6 in total)
• Spindle, Coolant enable and direction
• Uses removable Pololu A4988 compatible stepper drivers. (A4988, DRV8825 and others)
• Jumpers to set the Micro-Stepping for the stepper drivers. (Some drivers like the DRV8825 can do up to 1/32 micro-stepping )
• Compact design.
• Stepper Motors can be connected with 4 pin molex connectors.
• Runs on 12-36V DC. (At the moment only the Pololu DRV8825 drivers can handle up to 36V so please consider the operation voltage when powering the board.)

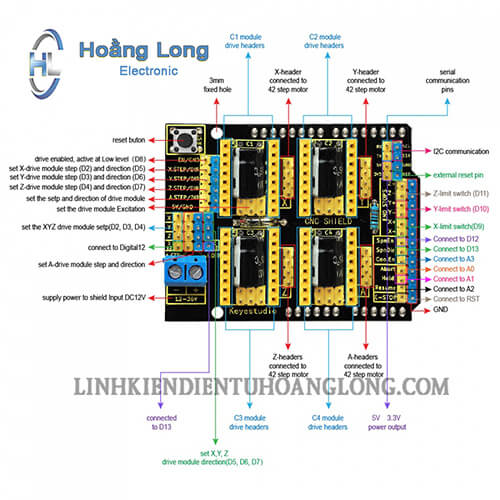

Hướng dẫn sử dụng và sơ đồ mạch Shematic.
